Installer ou remplacer une prise électrique peut sembler compliqué… mais avec les bons gestes, c’est à la portée de tout bricoleur, même débutant. Que vous souhaitiez ajouter une prise dans une pièce ou simplement comprendre comment relier correctement les fils, il est essentiel de suivre une méthode simple et sécurisée. Dans ce guide, on vous explique pas à pas comment brancher une prise électrique en respectant les normes françaises.

⚠️ Ce tutoriel est fourni à titre informatif. Si vous avez un doute, ou si votre installation est ancienne ou non conforme, faites-vous accompagner par un électricien professionnel. Bricolage.fr ne pourra être tenu responsable en cas de mauvaise manipulation ou d’incident électrique.

Prise encastrée Schuko + plaque de finition Kalya - Blanc - Zenitech

Sécurité enfants intégrée pour une protection optimale contre les risques électriques Bornes automatiques pour une installation rapide et sans outil, offrant un câblage simplifié Repérage des bornes facilitant le branchement des câbles Installation encastrée avec une profondeur de 40 mm : adaptée aux boîtes standards Plaque de finition incluse pour une esthétique soignée et une finition de qualité

3,29 €
Zenitech - Multiprise Encastrée Boléa 2x16A - Design Bicolore Gris et Blanc - Sécurité et Durabilité pour Appareils Énergivores - Installation Facile - Blanc - 20cm

Installation encastrée : La multiprise Boléa de Zenitech est conçue pour un montage discret dans les façades, permettant de libérer de l'espace et d’éviter l’encombrement tout en offrant un accès facile aux prises. Puissance maximisée : Chaque prise de cette multiprise supporte jusqu'à 16A, garantissant une connexion sécurisée pour des appareils énergivores tels que des ordinateurs et des systèmes audiovisuels, tout en respectant les normes de sécurité. Design contemporain : Avec son esthétique bicolore gris et blanc, cette multiprise s'intègre harmonieusement dans divers environnements, alliant fonctionnalité et élégance pour un usage quotidien. Matériaux durables : Fabriquée avec des matériaux de qualité, la multiprise Boléa assure une longévité et une fiabilité exceptionnelles, vous offrant une solution électrique durable adaptée à vos besoins. Public cible : Idéale pour les professionnels et les particuliers, cette multiprise répond aux exigences des installations modernes, que ce soit dans un bureau, un salon ou une cuisine.

6,99 €

3,65 €
-48%
POLY POOL - PP6094.1X Kit d'encastrement avec postes de prise de courant électrique Pluristandard Schuko 10A/16A prise et prise USB 2.1A - Prise murale noire avec boitier rectangulaire pour fixation

KIT ENCASTREMENT - Un kit d'encastrement au design moderne, smart et compact. Il comprend les prises électriques murales indispensables à la maison : d'un côté une prise schuko multistandard pour fiche 10A/16A italienne ou allemande 16A ; de l'autre une prise bivalente pour fiche 10A/16A italienne FACILE À MONTER - L'expérience pour fixer ce kit d’encastrement vient de Poly Pool. Même les moins expérimentés peuvent le monter : il suffit de fixer le support en technopolymère, la plaque noire et le boîtier électrique mural rectangulaire avec les vis (fournies) PROTECTION - La sécurité est une priorité pour Poly Pool, surtout pour les produits destinés aux enfants. Dans ce kit d'encastrement, chaque prise électrique possède des contacts de fiche équipés de protections spéciales pour votre sécurité et celle de vos enfants CARACTÉRISTIQUES TECHNIQUES - Les dimensions du kit d’encastrement sont 11,5x7,5x3cm. La plaque est en technopolymère antichoc et abrite un poste pour prise multistandard 10A/16A (norme italienne 10/16A 2P+T et allemand 16A 2P+T avec terre latérale) et un poste pour prise bivalente 10/16A 2P+T POLY POOL - Un partenaire d'une fiabilité absolue depuis 40 ans. Leader dans la production de matériel électrique et de petits appareils ménagers sur le marché italien et international

5,60 €

4,54 €
-19%

Comprendre le fonctionnement d’une prise électrique

Les différents types de prises

Avant de brancher une prise, encore faut-il savoir de quoi on parle. En France, les prises murales sont généralement de type E, avec deux bornes de contact et une broche de terre. On distingue principalement :

La prise encastrée : intégrée dans le mur avec un boîtier d’encastrement. Plus esthétique, elle est standard dans les constructions récentes.
La prise en saillie : posée directement sur le mur, utile en rénovation ou dans les garages et ateliers.
La prise étanche IP44/IP55 : destinée aux zones humides ou extérieures (salle de bain, terrasse, abri de jardin…)

Les trois fils électriques : rôle et couleurs

Une prise électrique fonctionne avec trois conducteurs distincts :

Le fil de terre : vert et jaune, indispensable pour la sécurité. Il évacue les fuites de courant vers la terre.
Le fil de phase : marron ou rouge, c’est lui qui amène le courant.
Le fil neutre : toujours bleu, il permet la fermeture du circuit électrique.

💡 Bon à savoir : seuls la phase et le neutre alimentent réellement l’appareil. Mais la terre est obligatoire pour toute prise aux normes (NF C 15-100), notamment en milieu humide ou accessible aux enfants.

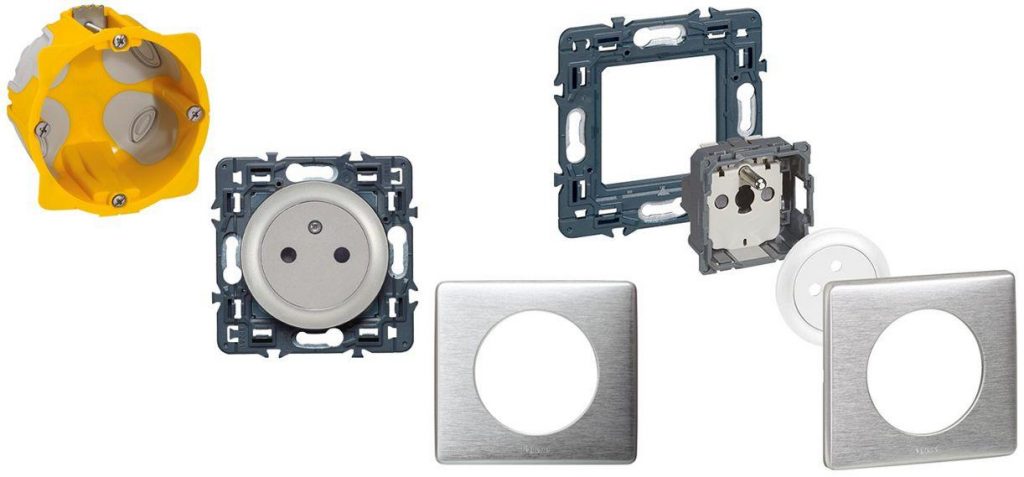

Une prise classique se compose donc :

d’un cache décoratif,
du bloc prise avec ses bornes de raccordement,
et d’un boîtier d’encastrement fixé dans le mur.

Ces éléments sont généralement clipsés ou vissés, et doivent être manipulés avec soin.

Outils et matériel nécessaires

Ce qu’il faut prévoir avant de commencer

Avant de toucher au moindre fil, assurez-vous d’avoir tout sous la main. Rien de plus agaçant que d’être au milieu du câblage sans le bon tournevis… Voici la panoplie minimale du bricoleur :

Un petit tournevis plat (pour les vis de bloc et les clips de cache)
Un tournevis cruciforme (plusieurs tailles selon la prise)
Une pince plate (pour aider à déclipser les fils si besoin)
Une pince à dénuder (si vous devez raccourcir ou préparer des fils)
Un testeur de tension ou multimètre (pour vérifier l’absence de courant)

UNI-T UT15C/MIE0116 Testeur de tension étanche Testeur électronique

Mesures : tension AC/DC, test de séquence de phase, détection de tension monophasée, continuité du circuit Compact et facile à utiliser Avertissement de batterie, écran LCD lumineux, buzzer, affichage LED Indice de protection : IP65 Dimensions : 275 x 51 x 30 mm

48,55 €

35,51 €
-27%
KAIWEETS Détecteur de Tension sans Contact, Testeur de Tension avec Sensibilité Réglable, Testeur Électrique, Testeur de Fil de Phase sans Contact VT200

Double Sensibilité et plage : Testeur de tension peut détecter des tensions dans deux plages de tension: 12V-1000V / 48V-1000V (ajusté par la touche "S"). Le capteur NVC de la sonde reconnaît la tension et l'affiche sur l'Indicateur LED. Il répond à de nombreux besoins des environnements résidentiels, commerciaux et industriels. Indicateur LED et Repérage phase : Pendent le test, l'intensité de la tension est affichée à l'indicateur. L’indicateur s’allumera en rouge ou en vert. Si l'indicateur rouge clignote, une alarme de tempo rapide indique que la phase est détecté. Si l'indicateur rouge ne clignote pas, cela signifie que le neutre est détectée. Testeur de tension sans contact : Le boîtier isolé du détecteur de tension assure la sécurité. À mesure que l'intensité du signal de tension change, l'indicateur augmente ou diminue et la fréquence des clignotements et des bips devient plus rapide ou plus lente avec l'intensité du signal. Arrêt automatique et fonction du lampe de poche : Arrêt automatique vous permettent d'économiser et contrôler l'électricité; Equipé d'une lampe torche sur la pointe, permet de l'utiliser en cas de rupture d'électricité ou dans des environnements sombres; Pince de poche permet de le fixer facilement. Nos services : 1 x KAIWEETS Détecteur de Tension; 2 x Pile 1.5V AAA; 1 x Manuel en français. Nous fournissons de support technique à vie.

14,99 €

7,29 €
-51%
Peak Tech P 1030 - Détecteur de Tension Alternative Sans Contact avec Lampe LED, Plage de Fonctionnement 50 - 1000 V AC, Testeur, Signal Acoustique et Visuel - 157 x 26 mm

TEST DE TENSION SANS CONTACT: Permet un test de tension sans contact de 50 V à 1000 V AC. Pour ce faire, il suffit de tenir l'appareil sur une prise, une douille de lampe ou un câble isolé LOCALISATEUR DE CÂBLES : Testeur de tension pour identifier les câbles sous tension et neutres. Détecte également un fil cassé et la tension alternative SIGNAL ACOUSTIQUE & VISUEL: Si une tension alternative est présente au point de mesure, la LED intégrée clignote en rouge et un buzzer retentit. Sinon, la sonde de test s'allume en vert en continu UTILISATEUR: Le détecteur de tension AC est facile à utiliser et grâce à sa taille pratique et à son clip de poche, il se glisse parfaitement dans n'importe quelle poche de chemise et reste en place INFO: Boîtier double robuste, Interrupteur marche/arrêt. Le detecteur de tension AC P 1030 peut être utilisé pour des circuits 50/60 Hz. Sécurité: EN 61010-1; CAT III 1000 V

16,68 €

14,86 €
-11%

Matériel électrique à prévoir

Côté composants, adaptez en fonction de votre configuration :

Un bloc prise de courant (avec ou sans ports USB intégrés selon vos besoins)
Un boîtier d’encastrement si vous créez une nouvelle prise
Des dominos ou connecteurs automatiques Wago pour des raccordements sûrs
Des gants isolants (optionnel mais conseillé pour les plus prudents)

Wago Blister panaché de 40 bornes de connexion automatique 2,3 et 5 entrées S221

Borne 40% plus petite que le modèle S222 Aucun outil nécessaire pour effectuer les connexions et déconnexions. celles-ci se font grâce aux leviers présents sur le boîtier Panaché de bornes 2, 3 et 5 entrées

16,90 €
Wago Boîte de 50 Bornes de Connexion 3 Entrées S221 – Installation Facile et Sécurisée pour Tous Vos Projets Électriques

Installation rapide et sans outils : Grâce à un mécanisme intuitif, l'installation des fils se fait sans effort, réduisant le temps de travail et évitant l'utilisation d'outils spécialisés. Compatibilité universelle : Adaptées aux fils souples et rigides de 0,14 à 4 mm², ces bornes offrent une flexibilité totale pour différents types d'installations électriques. Fiabilité et sécurité optimales : Avec la technologie avancée CAGE CLAMP, elles assurent une connexion solide, durable et résistante aux vibrations et aux variations de tension. Facilité de contrôle et de maintenance : Les points de test intégrés permettent une vérification rapide des connexions, et le boîtier transparent offre une visibilité complète pour un contrôle visuel efficace. Haute performance : Supportant jusqu'à 32 A de courant nominal, ces bornes répondent aux exigences des installations électriques domestiques et industrielles.

21,50 €
Wago Flacon de 100 mini bornes de connexion automatique 2, 3, 5 et 8 fils S2273

Contrôle visuel des connexions : Le boîtier transparent permet de vérifier facilement la qualité des connexions, ce qui renforce la sécurité et la fiabilité de l’installation. Identification rapide grâce aux codes couleur : Chaque type de borne (2, 3, 5 et 8 entrées) est identifiable par une couleur spécifique (blanc, orange, jaune, gris clair), facilitant ainsi l'installation et la maintenance. Connexion PUSH WIRE sans outil : Le système de connexion PUSH WIRE permet un raccordement rapide et sécurisé, sans nécessiter d'outils, ce qui simplifie l’installation. Résistance aux surtensions transitoires : Avec une capacité de résistance aux surtensions de 4 kV, il offre une protection accrue contre les pics de tension, augmentant la durabilité et la sécurité des connexions. Compatibilité avec une large gamme de fils : Le raccordement peut être effectué pour des fils de 0,5 à 2,5 mm², ce qui permet une grande flexibilité pour divers besoins d'installation.

18,90 €

💡 Astuce : si vous remplacez une prise existante, reprenez exactement les mêmes emplacements de fils. Cela vous évite les erreurs de branchement inutiles.

Les étapes du branchement d’une prise électrique

1. Couper le courant

C’est la règle d’or. Avant toute manipulation, basculez le disjoncteur général ou coupez le circuit dédié depuis le tableau électrique. Pour plus de sécurité :

Branchez un appareil sur une prise voisine pour tester si le courant est bien coupé.
Utilisez un testeur de tension ou un multimètre sur les fils de la prise à remplacer.

⚠️ Si vous n’êtes pas sûr de l’alimentation, ne continuez pas l’intervention.

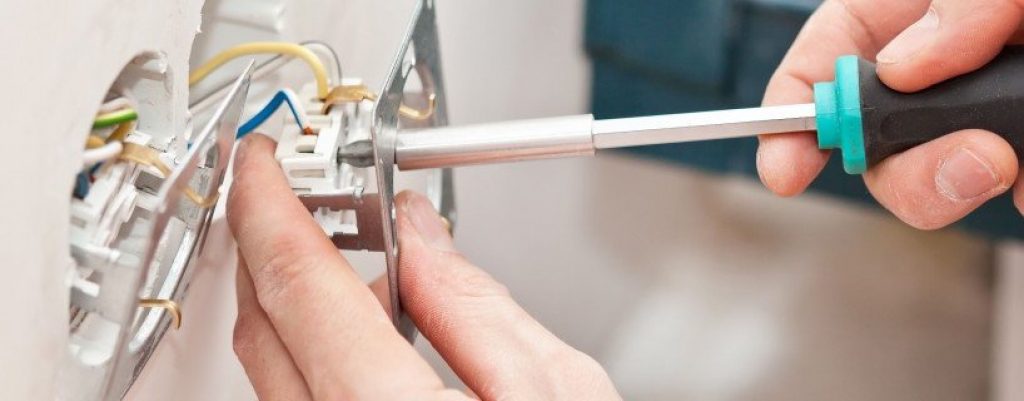

2. Retirer l’ancienne prise

Déclipsez le cache avec un tournevis plat en le glissant doucement sur les côtés.
Dévissez le bloc de prise du boîtier mural (souvent deux vis de fixation).
Repérez bien la position des fils avant de les débrancher.
Dévissez ou déclipez les trois fils du bloc (selon modèle).

3. Préparer les fils

Vérifiez l’état des conducteurs. Coupez et dénudez à nouveau s’ils sont abîmés (environ 1 cm).
Assurez-vous que chaque fil est bien séparé et qu’aucune gaine n’est endommagée.

4. Raccorder les fils à la nouvelle prise

Respectez bien les bornes :

Terre (⏚) : au centre ou en haut, fil vert et jaune
Neutre (N) : à gauche, fil bleu
Phase (L) : à droite, fil marron ou rouge

Certains blocs utilisent un système à ressort : il suffit d’insérer le fil dénudé dans le bon trou jusqu’à entendre un clic.

5. Fixer et refermer la prise

Vissez le bloc au boîtier, sans forcer pour éviter d’abîmer les pas de vis.
Clipsez ou vissez le cache décoratif.

6. Rétablir le courant et tester

Remettez le disjoncteur en marche.
Branchez un appareil ou utilisez un testeur pour vérifier que la prise fonctionne correctement.

✅ Si tout est bien branché, votre prise est désormais opérationnelle !

Le schéma de branchement d’une prise

Repérer les bornes de la prise

Chaque prise électrique possède trois zones de connexion, identifiées par des symboles universels :

⏚ ou ⏚⏚⏚ : la borne de terre (au centre ou en haut), pour le fil vert et jaune
N : le neutre, fil bleu (généralement à gauche)
L : la phase, fil rouge ou marron (généralement à droite)

Les symboles sont gravés sur le plastique du bloc prise ou indiqués dans la notice. En cas de doute, consultez la documentation du fabricant.

💡 Dans le cas d’une prise double, le principe est identique, mais le raccordement peut se faire en pontage (repiquage) à partir des bornes d’une première prise.

Conseils pour bien lire un schéma électrique

Suivez toujours les couleurs des fils, c’est un repère fiable.
Gardez une copie du plan de votre installation électrique si vous en avez un.
Évitez de mélanger les bornes : un fil mal connecté peut provoquer un court-circuit ou un appareil non alimenté.

Normes de sécurité à respecter

La norme NF C 15-100 en résumé

C’est la référence en matière d’électricité domestique en France. Elle impose :

La présence d’un fil de terre sur toutes les prises
Des hauteurs d’installation : au minimum 5 cm du sol fini, 90 cm recommandés pour un usage plus ergonomique
Un nombre minimum de prises par pièce (ex : 5 dans un séjour de plus de 28 m²)
La protection par disjoncteur divisionnaire 16A pour les prises standards
L’usage de conducteurs 2,5 mm² pour les prises de courant classiques

✅ Respecter ces règles, c’est garantir une installation sûre, durable et conforme lors d’une vente ou d’un diagnostic électrique.

Erreurs fréquentes à éviter

Ne pas couper le courant avant l’intervention (risque d’électrocution)
Inverser phase et neutre : cela peut endommager l’appareil branché
Oublier la terre : c’est une faute grave en matière de sécurité
Trop dénuder les fils : risque de contact accidentel ou court-circuit
Raccorder plusieurs prises en cascade sans respecter la puissance maximale admissible

⚠️ En cas de doute, n’hésitez pas à faire vérifier l’installation par un électricien qualifié. Mieux vaut prévenir que réparer après un sinistre.

Cas particuliers

Installer une prise double

Vous avez besoin de deux prises côte à côte ? Il existe deux solutions :

Une prise double en un seul bloc : pratique et rapide, elle se branche comme une prise classique, avec un bornier partagé.

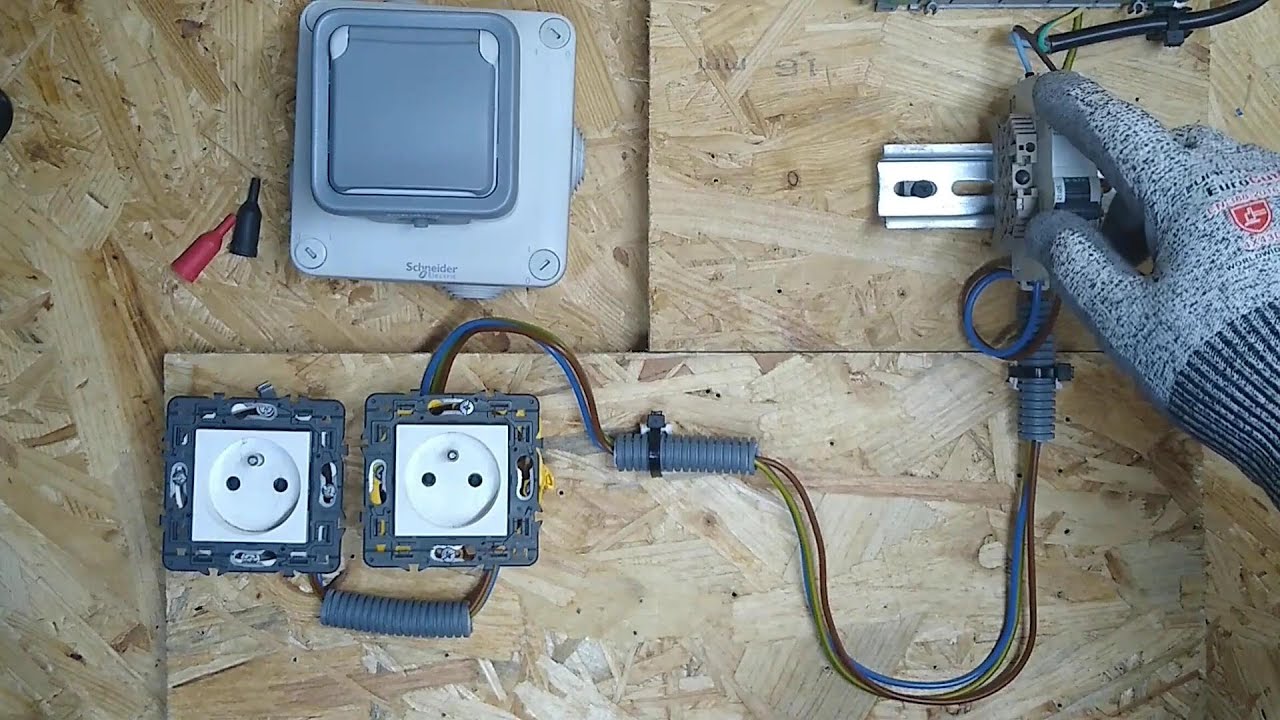

Deux prises individuelles côte à côte : dans ce cas, on peut faire un repiquage, c’est-à-dire reprendre les fils d’une première prise pour alimenter la seconde.

💡 Le repiquage doit être fait proprement, avec des connecteurs adaptés (type Wago) et dans la limite de la puissance admissible sur le circuit.

DEBFLEX - Blok - Double Prise Electrique Murale Précâblée - Prise Murale Idéale Rénovation - Installation En Saillie - Blanche - 140 x 70 x 39,6 mm

Double Prise de courant Gamme blok : C'est un mécanisme permettant de brancher les appareils électriques. Elle sert à mettre sous tension les équipements électrodomestiques comme la télévision, le réfrigérateur, l’aspirateur, le ventilateur, le radiateur Simple à Installer : Il offre beaucoup de place pour le câblage. A poser en saillie - Munie d'empreintes pré-découpées permet le passage de moulures pour un câblage sécurisé et estétique. Il peut être également montée sur des adaptateurs à installer sur une moulure Gamme Blok : La solution rénovation, simple à installer, offrant un large choix de fonction avec un grand confort de câblage pour un appareilage en saillie - La solution quand on veut faire une rénovation d'installation en minimisant les travaux ou quand l'épaisseur du mur ne permet pas la pose d'un appareillage encastré Caractéristiques : Nombre de Bornes 6_Bornes_Automatiques - Mode de Fixation par vis - Dimensions L x l x P (mm) 140x70x39,6 - RAL/Pantone Blanc - Section / capacité des bornes 2,5 mm² - Dénudage L (mm) 11 - Tête de vis Philips n°3 - Type de bornes 6_Bornes_Automatiques - Nombre de Touche 2 - T° Fonctionnement (°C) -5 => 50°C - Niveau Etanchéité IP20- Tenue aux Chocs IK02 - Tenue au fil Incandescent (°C) oui - Tenue au Feu 650°C Garantie et satisfaction : Nous nous engageons pour vous offrir un service client chaleureux et de répondre à vos éventuelles questions. Votre satisfaction est notre priorité !

6,45 €
Zenitech - Multiprise 2 Prises pour Façade - Biplite 2x16A - Design Élegant pour Maison et Bureau - Installation Encastrée - Matériaux Durables - Blanc - 15 cm

Multiprise encastrable : La multiprise 2 prises pour façade de Zenitech s'intègre parfaitement dans votre environnement grâce à son installation encastrée, offrant une solution discrète pour alimenter vos appareils électriques sans encombrer l'espace. Design moderne : Avec son design élégant et sa finition blanche, cette multiprise apporte une touche de modernité à n'importe quel intérieur, que ce soit à la maison, au bureau ou dans d'autres espaces professionnels. Puissance élevée : Dotée de deux prises 16A, cette multiprise permet de brancher simultanément des appareils énergivores tels que les électroménagers ou les systèmes audiovisuels, garantissant une alimentation électrique fiable et sécurisée. Utilisation polyvalente : Idéale pour les espaces de travail ou de vie, cette multiprise répond aux besoins d'un large public, des professionnels aux particuliers, en offrant une solution pratique pour l'alimentation d'appareils variés. Garantie de qualité : Zenitech s'engage à fournir des produits durables. Cette multiprise est fabriquée selon des normes élevées de sécurité électrique, garantissant une utilisation fiable et sûre au quotidien.

2,90 €

2,79 €
-4%
Interrupteur va et vient - Prises electriques Standard - Prise murale - Interrupteur va et vient sans Fil - Prise murale Casual Complet Double Prise 2P+T 16A Precablee Blanc Brillant

Double Prise de courant Gamme Casual : C'est un mécanisme permettant de brancher les appareils électriques. Elle sert à mettre sous tension les équipements électrodomestiques comme la télévision, le réfrigérateur, l’aspirateur, le ventilateur, le radiateur Simple à Installer : Il offre beaucoup de place pour le câblage. A poser en saillie - Munie d'empreintes pré-découpées permet le passage de moulures pour un câblage sécurisé et estétique. Il peut être également montée sur des adaptateurs à installer sur une moulure Gamme Casual : Nos appareillages encastrés répondent aux différents positionnements, avec des produits premiers prix, une gamme adaptée à la rénovation et une autre modulable idéale pour la décoration avec un large choix de couleurs et matières Caractéristiques : les vis et griffes ne sont pas inclues : ref 742010 pour pouvoir installer le produit - Dimensions de l'emballage de l'article ( L x B x H) en mm : 50 x 205 x 110 RAL/Pantone blanc brillant Matières PC/ABS Diamètre Ø67 mm Section / capacité des bornes 2,5mm² Dénudage L (mm) 9 Profondeur Boite Compatible 40 Garantie et satisfaction : Nous nous engageons pour vous offrir un service client chaleureux et de répondre à vos éventuelles questions. Votre satisfaction est notre priorité !

11,42 €

Ajouter une prise sur un circuit existant

Vous souhaitez créer une nouvelle prise sans tirer une ligne depuis le tableau ? C’est possible sous certaines conditions :

Le circuit doit être en 2,5 mm² avec une protection de 16A maximum
Il ne doit pas dépasser 8 prises par disjoncteur selon la norme
La connexion doit se faire dans une boîte de dérivation ou via une prise existante

⚠️ Évitez les rallonges murales improvisées ou les montages en “octopus” qui surchargent le circuit.

Branchement d’une prise avec chargeur USB intégré

De plus en plus de modèles intègrent des ports USB. Le principe de branchement reste identique, mais :

Ces prises sont légèrement plus profondes, vérifiez la place dans le boîtier
Le transformateur USB est intégré dans le bloc, donc un peu plus chaud à l’usage
Utilisez uniquement sur des circuits protégés pour éviter toute surchauffe

FAQ sur le branchement d’une prise électrique

Comment reconnaître la phase et le neutre dans une prise ?

La phase est généralement marron ou rouge, le neutre est bleu. En cas de doute, utilisez un tournevis testeur ou un multimètre : seule la phase affiche une tension de 230V par rapport à la terre.

Puis-je brancher une prise sans fil de terre ?

Techniquement oui, mais ce n’est plus aux normes. La terre est obligatoire pour toute prise destinée à un appareil classe I (non double isolé). Dans les anciennes installations, faites appel à un électricien pour mise en conformité.

Faut-il visser ou clipser les fils dans une prise ?

Les deux systèmes existent. Le vissage reste le plus courant, mais de plus en plus de blocs utilisent un système à ressort (clipsage rapide). L’essentiel est que le fil soit bien maintenu et ne puisse pas sortir facilement.

Combien de prises peut-on brancher sur un même circuit ?

Selon la norme NF C 15-100 :

8 prises maximum pour un circuit en 2,5 mm² avec disjoncteur 16A
5 prises maximum pour un circuit en 1,5 mm² avec disjoncteur 16A (peu recommandé aujourd’hui)

Quelle est la hauteur réglementaire pour installer une prise ?

La hauteur minimale est de 5 cm du sol fini. En pratique, on recommande entre 20 et 40 cm pour les pièces de vie, et 90 cm pour les plans de travail (cuisine, atelier).

Que faire si ma prise ne fonctionne pas après installation ?

Vérifiez :

Que les fils sont bien connectés aux bonnes bornes
Que le courant a bien été rétabli au disjoncteur
Que la prise est bien fixée et les fils correctement dénudés

Utilisez un testeur de tension pour diagnostiquer l’alimentation. Si le problème persiste, il peut venir du circuit en amont.

Brancher une prise électrique soi-même, ce n’est ni sorcier ni réservé aux pros. Avec les bons outils, un minimum de précautions et un respect strict des couleurs et des bornes, vous pouvez réaliser ce petit chantier en moins de 15 minutes. N’oubliez jamais que le plus important reste la sécurité : coupez le courant, vérifiez deux fois, et si vous avez le moindre doute, faites appel à un électricien qualifié. Une prise bien installée, c’est un confort durable… et un souci de moins dans la maison.
