L’interrupteur différentiel est un petit appareil souvent méconnu… mais essentiel pour votre sécurité électrique. Présent dans tous les tableaux modernes, il protège les personnes contre les fuites de courant potentiellement mortelles.
Si vous avez le moindre doute sur l’installation ou le remplacement d’un modèle, n’intervenez jamais sans couper le courant et rapprochez-vous d’un électricien qualifié.
Que vous soyez en pleine rénovation, curieux de comprendre votre installation ou face à un souci électrique, savoir à quoi sert un interrupteur différentiel et comment le choisir est indispensable. On vous explique tout, simplement.
-
Electraline 87011 Interrupteur différentiel 63A, sensibilité 30mA, type ACLe disjoncteur différentiel assure une protection essentielle des installations électriques, en détectant les fuites de courant vers la terre et en prévenant les risques d'électrocution et d'incendie. Applications : Protection des circuits d'éclairage et des prises électriques ; Convient aux panneaux électriques résidentiels et industriels ; Idéal pour les circuits alimentant des appareils électroniques sensibles Sensibilité : 30 mA pour une protection efficace des personnes et des systèmes Raccord à vis, qui garantit une fixation sûre et durable Grâce à leur conformité aux normes internationales IEC 61008, ils offrent une garantie de sécurité et de fiabilité pour chaque installation électrique -
Interrupteur différentiel 25/2 30mA Type AC NF - ZenitechInterrupteur différentiel de type AC Intensité nominale 25A Sensibilité différentielle 30mA Permet la protection des personnes en coupant instantanément le courant en cas de détection d'une fuite de courant Certifié NF et conforme à la norme EN 61008-1 -
411506 Legrand Interrupteur différentiel 63A type AC 30mA bipolaire - 2 modules - Bornes alignéesBipolaires 230 V Type AC Sensibilité : 30 mA In : 63 A Nombre de modules : 2
Qu’est-ce qu’un interrupteur différentiel ?
Définition simple et rôle dans une installation
L’interrupteur différentiel est un dispositif de sécurité installé dans le tableau électrique. Son rôle est de couper automatiquement le courant lorsqu’il détecte une fuite à la terre, c’est-à-dire une différence entre le courant qui entre et celui qui sort du circuit. Cette différence, même minime, peut signaler un danger pour les personnes (électrisation) ou un défaut dans un appareil électrique.
Contrairement au disjoncteur qui protège les équipements contre les surcharges et les courts-circuits, l’interrupteur différentiel se concentre uniquement sur la protection des personnes. C’est une obligation dans toute installation conforme à la norme NF C 15-100.

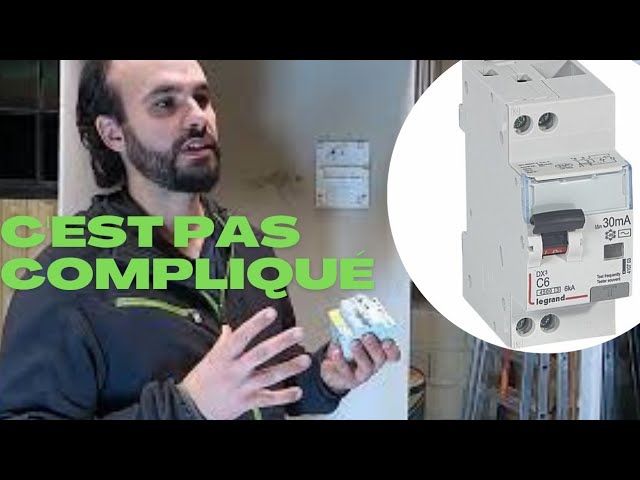

Différence entre interrupteur et disjoncteur différentiel
Il est fréquent de confondre ces deux dispositifs. Pourtant, leur fonction est distincte :
- L’interrupteur différentiel détecte les fuites de courant vers la terre et coupe l’alimentation si besoin, sans tenir compte de l’intensité électrique globale du circuit.
- Le disjoncteur différentiel combine deux fonctions : la détection des fuites (comme un interrupteur différentiel) et la protection contre les surintensités (comme un disjoncteur classique).
Dans une installation résidentielle, on utilise généralement plusieurs interrupteurs différentiels associés à des disjoncteurs divisionnaires pour protéger chaque circuit (prises, éclairage, électroménager…).
Les différents types d’interrupteurs différentiels
Type AC, A, F, B… quelles différences ?
Tous les interrupteurs différentiels ne réagissent pas aux mêmes types de courant. Voici les principaux modèles que vous pouvez rencontrer dans le commerce :
- Type AC : protège contre les fuites de courant alternatif classique. Il convient aux circuits de base comme l’éclairage ou les prises standards.
- Type A : détecte les fuites de courant alternatif et de courant continu résiduel. Obligatoire pour les plaques de cuisson, lave-linge, bornes de recharge de voiture, etc.
- Type F : plus sensible aux perturbations des équipements électroniques (TV, ordinateurs…). Recommandé pour les appareils sensibles.
- Type B : réservé à des installations industrielles ou spécifiques (ascenseurs, onduleurs photovoltaïques). Rare en logement particulier.
Le type est toujours indiqué sur la face avant de l’appareil. Le choix dépend des circuits que vous souhaitez protéger.
Quelle sensibilité choisir (30 mA, 300 mA) ?
En logement résidentiel, la norme impose l’utilisation d’interrupteurs différentiels de 30 mA pour protéger les personnes. C’est cette valeur qui permet de couper le courant avant qu’un choc électrique ne devienne dangereux.
Des modèles 100 mA ou 300 mA existent également, mais ils sont réservés à des usages techniques (détection incendie, protection globale d’un bâtiment sans découpage par circuit).
Quel calibre (ampérage) pour quel usage ?
Le calibre d’un interrupteur différentiel correspond à l’intensité maximale qu’il peut supporter sans déclencher. En habitat individuel, on utilise en général :
- 40 A : pour les installations classiques avec consommation modérée
- 63 A : pour les logements plus grands ou très équipés
Le bon dimensionnement dépend de la somme des intensités des disjoncteurs en aval. Mieux vaut surdimensionner légèrement pour éviter les coupures intempestives.

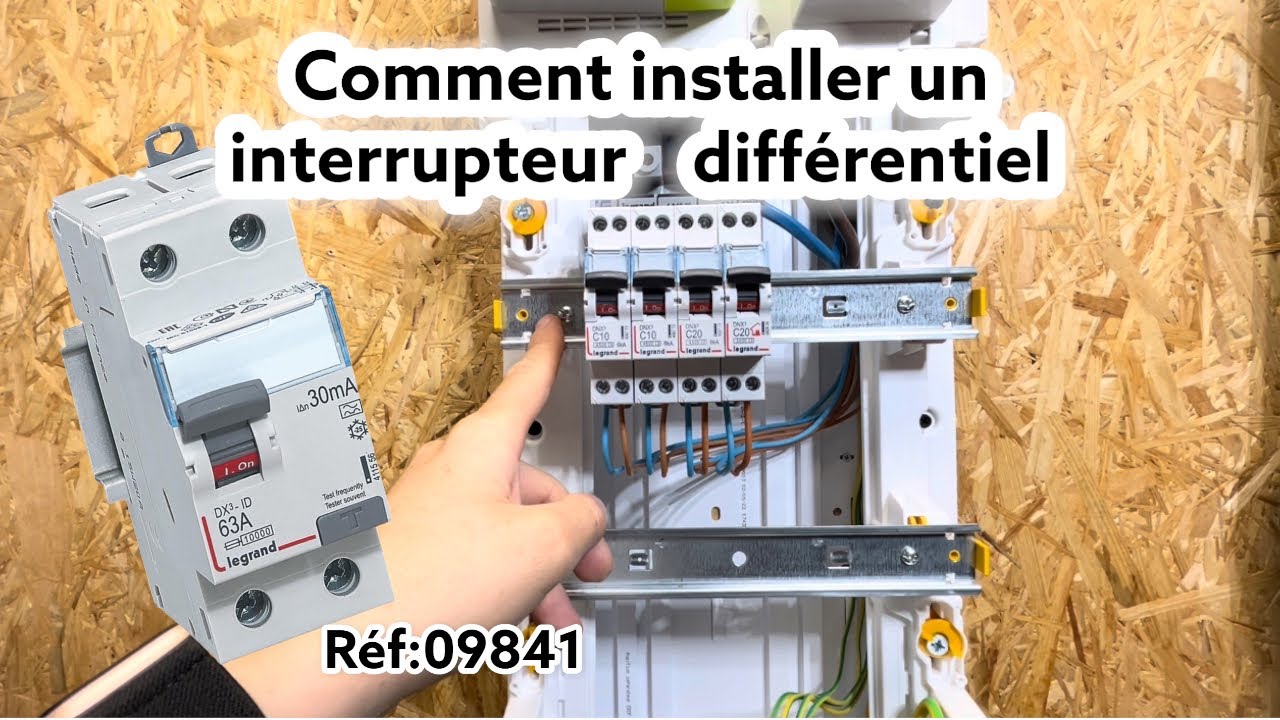

Où installer un interrupteur différentiel dans le tableau électrique ?
Schéma de positionnement
L’interrupteur différentiel se place en amont des disjoncteurs divisionnaires, dans le tableau électrique. Il forme une ligne de protection par groupe de circuits. Par exemple, un interrupteur différentiel 30 mA type A de 40 A peut protéger un ensemble de disjoncteurs dédiés aux appareils électroménagers.
Dans un tableau bien organisé, on retrouve en général un interrupteur différentiel pour 4 à 8 disjoncteurs, selon la puissance de chacun. Il est donc courant d’avoir plusieurs interrupteurs différentiels dans un logement : un pour la cuisine, un pour les prises, un pour l’éclairage, etc.
Cas d’une installation monophasée ou triphasée
Dans une installation monophasée (cas le plus courant dans les habitations), les interrupteurs différentiels sont monophasés : ils protègent une phase + un neutre.
Dans une installation triphasée (maison ancienne, immeuble, atelier), on installe des interrupteurs différentiels tétrapolaires adaptés à trois phases + un neutre. Le principe reste le même, mais les modèles sont différents et plus onéreux.
Si vous ne savez pas quel type d’installation vous avez, regardez votre disjoncteur principal : s’il comporte deux fils (phase + neutre), vous êtes en monophasé. Quatre fils ? C’est du triphasé.

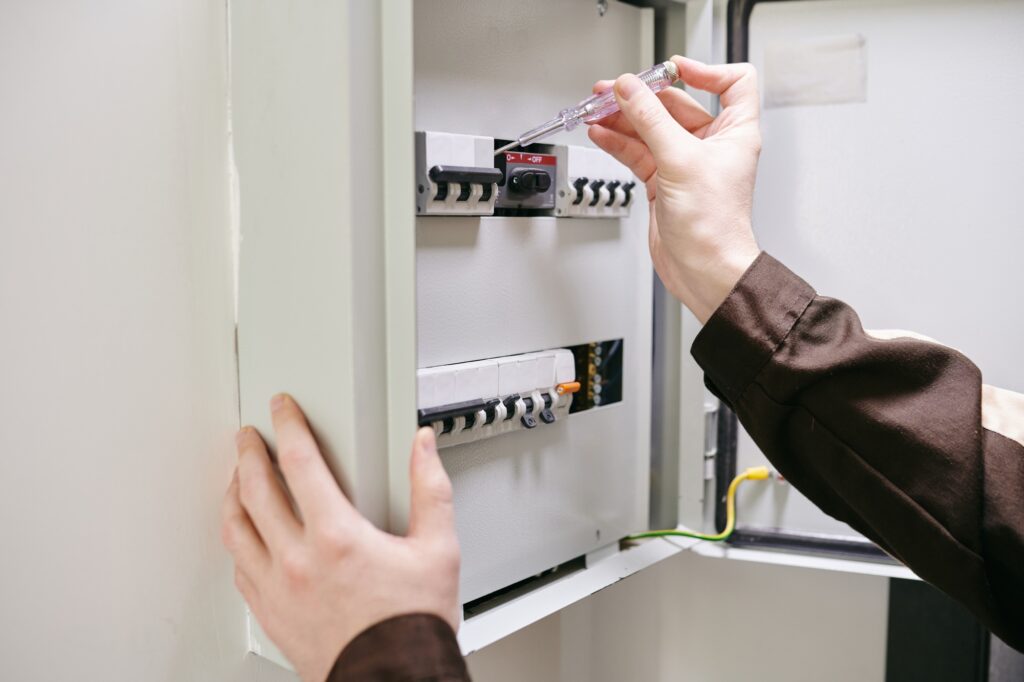

Comment tester et vérifier un interrupteur différentiel ?
Utiliser le bouton test
Chaque interrupteur différentiel possède un bouton « T » ou « Test » en façade. Il permet de simuler une fuite de courant pour vérifier le bon fonctionnement de l’appareil. Ce test est simple et rapide : il suffit d’appuyer sur le bouton, l’interrupteur doit alors se déclencher immédiatement en coupant le courant sur les circuits protégés.
Il est conseillé de réaliser ce test tous les mois pour s’assurer que l’appareil fonctionne correctement. Si rien ne se passe en appuyant sur le bouton, c’est le signe d’un dysfonctionnement potentiel.
Que faire s’il ne déclenche pas ?
Si l’interrupteur différentiel ne réagit pas au test :
- Coupez l’alimentation générale du tableau
- Vérifiez visuellement l’état du différentiel (traces noires, odeur de brûlé…)
- Remettez le courant et testez à nouveau
Si le problème persiste, il est impératif de remplacer l’interrupteur différentiel. Un modèle défectueux ne vous protège plus contre les fuites de courant et constitue un risque sérieux pour les occupants du logement.
En cas de doute, faites appel à un électricien qualifié pour vérifier toute l’installation.
Faut-il remplacer un interrupteur différentiel défectueux ?
Signes d’usure ou de dysfonctionnement
Un interrupteur différentiel peut présenter des signes annonciateurs de fatigue ou de panne. Voici les symptômes les plus fréquents :
- Le bouton test ne provoque aucune coupure
- L’interrupteur saute sans raison apparente
- Il devient chaud au toucher
- Il déclenche de manière aléatoire ou systématique
Un déclenchement fréquent peut aussi révéler un défaut dans un appareil branché sur le circuit. Dans ce cas, testez chaque équipement séparément pour identifier le fautif.
Procédure de remplacement en sécurité
Remplacer un interrupteur différentiel reste accessible aux bricoleurs avertis, mais doit être fait avec précaution. Voici les étapes à suivre :
- Coupez le courant général au disjoncteur principal
- Dévissez les borniers de l’interrupteur différentiel
- Retirez l’appareil et remplacez-le par un modèle équivalent (même type, calibre et sensibilité)
- Serrez les connexions correctement et remettez sous tension
- Testez immédiatement avec le bouton “T”
Si vous avez le moindre doute sur le câblage ou les références à utiliser, mieux vaut faire appel à un professionnel. La sécurité électrique ne laisse pas de place à l’improvisation.
Prix, marques et modèles recommandés
-
411650 Interrupteur Différentiel Dx3 2p 63a Type Ac Arrivée Haute + Départ Haut - Automatique - LegrandBipolaires 230 V Pour peigne HX³ optimisé universel Sensibilité : 30 mA In : 63 A Nombre de modules : 2 -
411632 Interrupteur différentiel DX3 2P 40A type AC 30mA arrivée haute + départ haut - 2 modules - LegrandBipolaires 230 V Pour peigne HX³ optimisé universel Sensibilité : 30 mA In : 40 A Nombre de modules : 2 -
411556 Legrand Interrupteur différentiel 63A type A 30mA bipolaire - 2 modules - Bornes alignéesBipolaires 230 V Type A Sensibilité : 30 mA In : 63 A Nombre de modules : 2
Comparatif Legrand, Schneider, Hager
Les trois grandes marques présentes sur le marché résidentiel sont :
- Legrand : leader français, fiable et facile à trouver. Gamme variée (type A, AC, 40A, 63A, etc.). Prix entre 30 € et 80 € selon les modèles.
- Schneider Electric : produits robustes, bonne réputation, souvent utilisés par les professionnels. Prix similaires à Legrand.
- Hager : un peu moins connu du grand public mais apprécié pour sa compacité et sa simplicité d’installation. Gamme complète.
Ces marques se trouvent en magasin de bricolage, chez les grossistes ou en ligne. Évitez les marques génériques à très bas prix : la sécurité ne doit jamais être négligée pour économiser quelques euros.
Modèles pour tableau résidentiel
Pour une installation classique, privilégiez :
- Un interrupteur différentiel type AC 30 mA – 40 A pour les circuits prises et éclairage
- Un type A 30 mA – 40 ou 63 A pour la cuisine, les machines à laver, plaques de cuisson…
Certains tableaux électriques pré-câblés sont déjà livrés avec les bons interrupteurs différentiels intégrés. Pratique si vous partez de zéro.
Foire aux questions
Quelle est la durée de vie d’un interrupteur différentiel ?
En moyenne, un interrupteur différentiel peut fonctionner pendant 10 à 20 ans. Mais des déclenchements répétés, une surcharge ou des conditions d’humidité peuvent réduire sa durée de vie. Un test mensuel permet de surveiller son bon état de fonctionnement.
Faut-il installer un interrupteur différentiel par étage ?
Ce n’est pas obligatoire, mais c’est recommandé dans les maisons à plusieurs niveaux. Cela permet de mieux répartir les circuits et d’éviter qu’un seul défaut coupe toute l’installation. On parle alors de répartition équilibrée dans le tableau.
Peut-on installer soi-même un interrupteur différentiel ?
Oui, si vous maîtrisez les bases de l’électricité domestique. Sinon, mieux vaut faire appel à un électricien. Une mauvaise installation peut annuler la fonction de sécurité de l’appareil ou provoquer des coupures intempestives.
Un interrupteur différentiel peut-il protéger toute la maison ?
En théorie oui, mais en pratique, ce n’est pas conseillé. Si vous n’en mettez qu’un seul pour toute l’installation, une simple fuite sur un appareil isolé coupera tout. Il est préférable d’en installer plusieurs, pour répartir les risques et éviter les coupures globales.
