Pince à sertir Teckmond B075VMZ3GK : trousse de sertissage à cliquet

Par Cyril KUHM

Publié le · Mis à jour le

Pince à sertir Teckmond B075VMZ3GK : trousse de sertissage à cliquet

Teckmond Pince Sertir B075VMZ3GK

Voir le prix sur Amazon

La pince à sertir Teckmond B075VMZ3GK est une trousse complète : une pince à cliquet livrée avec quatre jeux de mâchoires interchangeables, une pince à dénuder et de quoi changer de matrice. Elle couvre les fils de 0,14 à 6 mm² et convient au bricoleur qui pose des cosses de tailles variées avec un seul outil.

Sommaire

Présentation

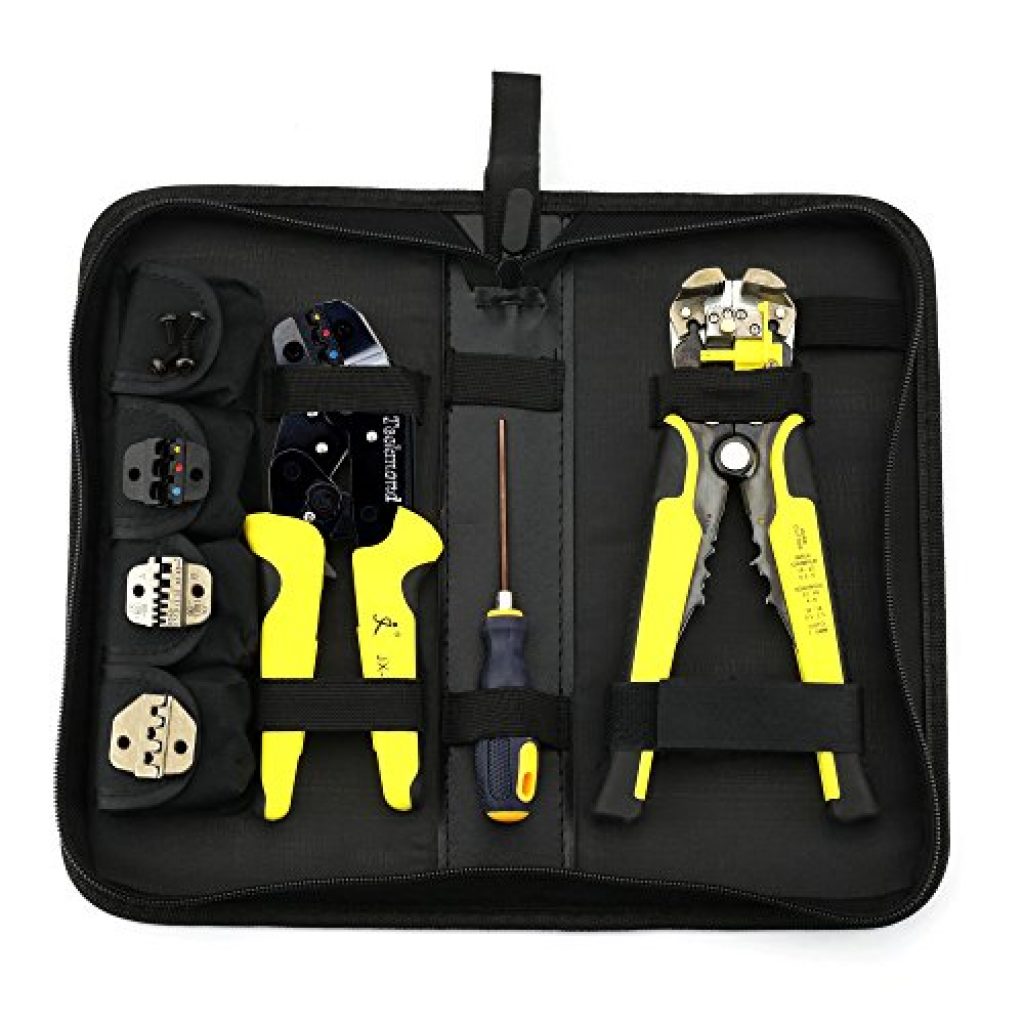

Sous la référence Teckmond se cache moins une pince isolée qu'une petite trousse de câblage. Elle réunit une pince à sertir à cliquet, une pince à dénuder et les accessoires nécessaires pour changer de mâchoires. L'ensemble vise le montage de cosses sur des fils électriques, isolées ou non, pour des sections allant de 0,14 à 6 mm². C'est le type d'outil que l'on sort pour refaire une connexion dans un tableau, préparer des câbles en automobile ou en modélisme, ou terminer proprement des fils avant de les visser sur un bornier.

Caractéristiques à retenir

  • Pince à sertir à mécanisme à cliquet, conçue sur le principe du levier pour réduire l'effort à fournir.
  • Roue à cliquet en acier au manganèse traité thermiquement ; corps en acier au carbone et alliage, poignées ergonomiques jaune et noir.
  • Quatre jeux de mâchoires : 0,25 à 2,5 mm² (24-14 AWG), 0,25 à 6 mm² (24-10 AWG), 0,14 à 1,5 mm² (26-16 AWG) et 2,5 à 6 mm² (14-10 AWG).
  • Pince à dénuder pour fils de 0,2 à 6 mm² (24-10 AWG).
  • Contenu : la pince à sertir, la pince à dénuder, un tournevis, trois matrices de rechange, quatre vis et une trousse de rangement à fermeture éclair.

Quelle matrice pour quel fil ?

Le choix de la mâchoire dépend d'abord de la section du conducteur, ensuite du type de cosse. Le tableau ci-dessous reprend les plages annoncées pour les quatre jeux fournis.

Plage de sectionÉquivalent AWGFils concernés
0,14 à 1,5 mm²26-16 AWGFils fins : électronique, modélisme, petits capteurs
0,25 à 2,5 mm²24-14 AWGCâblage courant : éclairage, accessoires automobiles
0,25 à 6 mm²24-10 AWGPlage la plus large, pour alterner les sections sans changer de mâchoire
2,5 à 6 mm²14-10 AWGConducteurs plus gros : prises, alimentations, batteries

Quand la section du fil se trouve dans deux plages, retenez la mâchoire dont le repère correspond aussi à la cosse employée : une cosse pré-isolée ne se sertit pas dans la même empreinte qu'un embout de câblage nu.

Pour quel usage ?

Cette trousse s'adresse au bricoleur qui sertit régulièrement des cosses de tailles différentes et veut un seul outil pour plusieurs sections. Le cliquet garantit un sertissage complet : la pince ne se rouvre qu'une fois la pression atteinte, ce qui évite les connexions à moitié écrasées. Avant tout travail sur une installation électrique, coupez l'alimentation et vérifiez l'absence de tension. Choisissez la matrice qui correspond à la fois à la section du fil et au type de cosse, puis contrôlez la tenue du sertissage en tirant légèrement sur le fil. Pour l'entretien, un chiffon sec sur les mâchoires et un rangement dans la trousse suffisent ; le tournevis fourni sert à changer de matrice sans perdre les vis.

Réussir un sertissage pas à pas

  1. Coupez le courant au tableau et contrôlez l'absence de tension avec un testeur adapté.
  2. Dénudez le fil avec la pince à dénuder, sur la longueur du fût de la cosse, sans entailler les brins.
  3. Torsadez légèrement les brins d'un fil souple pour qu'aucun ne reste en dehors du fût.
  4. Montez la matrice qui correspond à la section, puis placez la cosse dans l'empreinte, côté fût.
  5. Introduisez le fil jusqu'en butée et serrez la pince jusqu'à ce que le cliquet libère les poignées.
  6. Tirez fermement sur le fil : il ne doit ni bouger ni sortir de la cosse. Dans le cas contraire, coupez et recommencez avec une cosse neuve.

Cosse à ressertir, pince bloquée à mi-course et embouts de câblage

Peut-on ressertir une cosse mal posée ?

Non. Une cosse déjà écrasée a perdu sa forme et ne serrera plus correctement les brins. Coupez le fil derrière la cosse, dénudez de nouveau et utilisez une cosse neuve.

Comment ouvrir la pince si le sertissage est bloqué à mi-course ?

Les pinces à cliquet de ce type disposent en général d'un levier de déblocage près de la roue crantée. Il libère les mâchoires sans terminer le cycle, utile quand la cosse a été mal placée.

La pince convient-elle aux embouts de câblage ?

Oui, à condition d'utiliser la mâchoire prévue pour leur forme : un embout de câblage se sertit dans une empreinte différente de celle d'une cosse à œillet ou d'une cosse plate.
