Concevoir une machine pour une production qui sort de la norme

Une machine spéciale sur mesure est conçue pour un procédé spécifique, souvent en exemplaire unique, quand aucun équipement du catalogue ne tient la cadence, la précision ou la sécurité exigées. Sa conception et sa fabrication livrent une solution d'automatisation adaptée à une production précise.

Par Cyril KUHM

Publié le

Trois points cadrent un projet sur mesure : un cahier des charges chiffré en cadence, tolérances et matériaux ; un bureau d'études capable de concevoir la mécanique, l'automatisme et la robotique ; une machine livrée avec son marquage CE, son dossier technique et un accompagnement pour la maintenance.

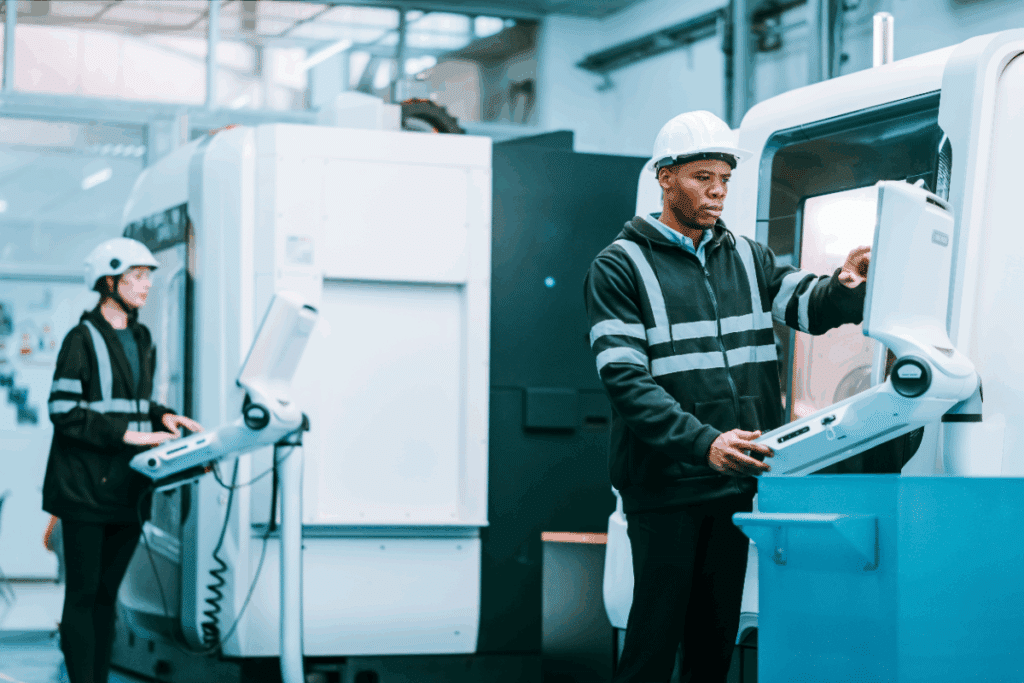

Machine spéciale sur-mesure : l'alliée des productions complexes
Sommaire

Qu'est-ce qu'une machine spéciale, et en quoi diffère-t-elle d'une machine standard ?

Une machine spéciale est un équipement industriel conçu pour une tâche que les machines du marché ne savent pas faire, ou pas assez vite, pas assez précisément, pas dans l'espace disponible. Elle répond à un besoin propre à une entreprise : une pièce de forme particulière, un assemblage de composants hétérogènes, un contrôle qualité à haute cadence. Des intégrateurs se sont fait une spécialité de ce travail ; R&D Technology, fournisseur d'équipements industriels installé à Monswiller en Alsace, conçoit par exemple une machine spéciale à partir du procédé de son client.

La machine standard, à l'inverse, se vend sur fiche technique : ses dimensions, sa vitesse et ses options sont fixées d'avance, et c'est l'atelier qui s'adapte à elle. Avec une machine spéciale, le rapport s'inverse : l'équipement épouse le produit, le poste de travail et le flux de l'usine. Cette logique a un prix en délai et en investissement, mais elle ouvre des gains que le catalogue n'offre pas. Les machines spéciales accompagnent d'ailleurs le mouvement plus large par lequel les machines spéciales optimisent la production industrielle, de la petite série à la grande cadence.

CritèreMachine standardMachine spéciale
Point de départCatalogue du fabricantCahier des charges du client
Délai d'obtentionCourt, machine disponible en stockPlusieurs mois d'étude, de fabrication et d'essais
Adéquation au procédéPartielle, réglages limitésComplète, pensée pour le produit et la cadence
Investissement de départPlus modéréPlus élevé, amorti sur la durée
ÉvolutionOptions prévues par le constructeurModifications des dimensions, ajout de fonctionnalités

Quels sont les types de machines spéciales rencontrés en usine ?

Les machines spéciales couvrent des usages très divers. Les types de machines spéciales se classent surtout par la fonction qu'elles remplissent sur la ligne de production. La plupart combinent plusieurs fonctions dans un même bâti, ce qui rend le classement un peu artificiel, mais il aide à formuler un besoin.

  • Machines d'assemblage : vissage, clipsage, emmanchement, collage ou sertissage de composants, de la cellule manuelle assistée à la ligne automatique.
  • Postes de contrôle par vision industrielle : caméras et éclairages qui mesurent, lisent un code ou détectent un défaut d'aspect sur chaque produit.
  • Machines de soudure laser ou par ultrasons : assemblage sans apport de matière, très présent en plasturgie et en électronique.
  • Presses pneumatiques, hydrauliques ou électriques : marquage, découpe, insertion à effort contrôlé et enregistré.
  • Bancs de test : étanchéité, fonctionnement électrique, endurance, avec traçabilité des résultats.
  • Cellules de robotique industrielle : chargement, palettisation, manipulation de charges lourdes ou dangereuses, souvent autour d'une table tournante.
  • Machines de conditionnement : remplissage, étiquetage, encaissage pour des formats hors norme.

Une presse pneumatique de table, un banc de test et une ligne de production complète relèvent tous de la même démarche : partir du produit et du geste à automatiser, puis choisir la technologie la plus simple qui tienne l'exigence de qualité. Une table d'indexation rotative, par exemple, fait défiler les produits devant plusieurs postes successifs sur un encombrement réduit.

Découpe et usinage : des machines dédiées à une matière

La découpe occupe une place à part parmi les machines spéciales. Découpe laser, découpe au jet d'eau, découpe par ultrasons pour les textiles techniques et les films plastiques, ou découpe mécanique sous presse : le procédé se choisit selon les matériaux, leur épaisseur et la qualité de bord attendue. L'usinage de reprise, perçage, taraudage ou fraisage d'un boîtier déjà moulé, s'intègre aussi dans une cellule, avec un outil changé automatiquement et un outillage de bridage propre à chaque référence.

Une machine de découpe sur mesure peut enchaîner chargement, découpe, contrôle et stockage des chutes dans un même environnement fermé, ce qui protège l'opérateur et rend le poste plus efficace. Le stockage des outils, le changement de format et l'évacuation des copeaux font partie de la réalisation au même titre que la tête de découpe ; un usinage mal anticipé à ce stade coûte cher une fois la machine livrée.

Quels secteurs d'activité utilisent des machines spéciales ?

Les machines spéciales servent dans presque tous les secteurs d'activité qui produisent en volume, mais quelques-uns y recourent davantage parce que leurs produits ou leurs normes sortent du commun. L'automobile et ses équipementiers automatisent l'assemblage de sous-ensembles et le contrôle à cent pour cent des organes de sécurité. L'industrie pharmaceutique demande des équipements faciles à nettoyer, documentés et qualifiés pour un environnement contrôlé, avec une traçabilité de chaque lot. La plasturgie emploie la soudure par ultrasons ou laser, l'ébavurage et le contrôle dimensionnel en sortie de presse.

L'agroalimentaire, la cosmétique, l'aéronautique, l'horlogerie et l'électronique complètent la liste, chacun avec diverses contraintes qui lui sont propres : hygiène, cadence, précision au micron ou petites séries très variées. Dans tous les cas, le secteur industriel dicte une partie du cahier des charges avant même que la conception ne commence. Une même fonction, visser deux pièces par exemple, ne se traite pas de la même façon pour un boîtier électronique et pour un organe de freinage.

Comment se déroule la conception et la fabrication d'une machine spéciale ?

La conception et la fabrication d'une machine spéciale suivent une suite d'étapes assez stable d'un fabricant de machines à l'autre, même si leur durée varie beaucoup selon la complexité du procédé.

Le cahier des charges fixe ce que la machine doit tenir

Le cahier des charges est le document par lequel l'entreprise décrit son besoin : références à traiter, cadence visée, tolérances, taux de rebut acceptable, place disponible, environnement de l'atelier (poussière, température, hygiène), énergie, interface avec la ligne existante, niveau de traçabilité. Plus il est précis et chiffré, moins le projet dérive. Un échantillon de produits réels, avec leurs écarts de fabrication, vaut souvent mieux qu'un plan théorique ; une photo du poste actuel, de sa table de travail et de ses accès complète utilement le dossier.

L'étude de faisabilité et la conception au bureau d'études

Le bureau d'études du fabricant vérifie d'abord que le procédé est réalisable, parfois avec des essais sur maquette, puis il conçoit la machine en 3D : bâti, mécanique, actionneurs, armoire électrique, programme de l'automate et éventuellement des robots. Cette phase de conception fige aussi l'analyse de risques et les choix de sécurité. Le client valide la solution avant le lancement de la fabrication.

La fabrication, l'assemblage et les essais en atelier

Vient ensuite la fabrication des éléments mécaniques, l'achat des composants du commerce, le câblage et l'assemblage de la machine dans l'atelier du constructeur, où une équipe projet suit le planning. Les essais en atelier, souvent appelés réception usine, montrent sur de vrais produits que la cadence et la qualité annoncées sont atteintes. C'est le moment de corriger, avant le transport.

Installation et réglages chez le client

La mise en service consiste à installer la machine dans l'usine, à la raccorder et à la faire tourner dans le processus de production réel. La mise au point ajuste les réglages aux matières et aux opérateurs du site, puis la formation des équipes de production, futurs utilisateurs de l'équipement, et la remise du dossier technique clôturent le projet. L'assistance technique prend alors le relais.

Marquage CE et analyse de risques : ce que la réglementation impose

Une machine spéciale vendue dans l'Union européenne doit respecter les exigences de santé et de sécurité de la directive Machines 2006/42/CE, comme n'importe quelle autre machine. Le fabricant réalise une analyse de risques, en s'appuyant en général sur la norme EN ISO 12100, applique les normes harmonisées utiles, comme EN ISO 13849-1 pour les parties de commande relatives à la sécurité ou EN ISO 13857 pour les distances de sécurité, constitue un dossier technique, rédige la notice d'instructions destinée à l'utilisateur, signe la déclaration CE de conformité et appose le marquage CE. Le fait que la machine soit unique ne dispense d'aucune de ces étapes.

Le cadre change bientôt : le règlement (UE) 2023/1230 sur les machines remplace la directive et s'applique à partir du 20 janvier 2027. Il traite plus explicitement des logiciels de sécurité, de la cybersécurité des systèmes connectés et des modifications substantielles apportées à une machine en service. Un projet lancé aujourd'hui pour une livraison en 2027 doit donc viser le nouveau texte. Côté atelier, la sécurité des opérateurs passe aussi par les protecteurs, les barrières immatérielles, les arrêts d'urgence et des équipements de protection individuelle adaptés, comme des chaussures de sécurité pour soudeur près des postes de soudage.

Personnaliser une machine existante ou en construire une neuve ?

La personnalisation d'une machine existante est souvent la voie la plus rapide quand l'équipement de base tient déjà l'essentiel du procédé. Les modifications des dimensions d'un outillage, l'ajout de fonctionnalités comme une caméra de contrôle, un système de détrompage ou un robot de chargement, ou encore le remplacement d'un automate obsolète prolongent la vie d'une machine sans repartir de zéro. Ce rétrofit demande toutefois de vérifier si la modification est substantielle, auquel cas une nouvelle évaluation de conformité s'impose.

Construire une machine neuve se justifie quand le produit change de nature, quand la cadence visée dépasse de loin les capacités du parc, ou quand la sécurité de l'ancien équipement ne peut pas être remise à niveau raisonnablement. Entre les deux, beaucoup de fabricants proposent des bases modulaires, déjà éprouvées, sur lesquelles se greffent des solutions personnalisées : un compromis entre délai, risque technique et adéquation au besoin.

Comment choisir un fabricant de machines spéciales ?

Un fabricant de machines spéciales se juge d'abord sur des réalisations comparables à votre projet, plus que sur une liste de technologies maîtrisées : la bonne solution est souvent celle qui a déjà fonctionné sur un problème voisin. Quelques critères aident à départager des offres qui, sur le papier, se ressemblent :

  1. Expertise du procédé : le concepteur et fabricant a-t-il déjà traité des pièces, des matières ou des cadences proches des vôtres ?
  2. Compétences intégrées : mécanique, électricité, automatisme, robotique et vision sous un même toit limitent les problèmes d'interface.
  3. Organisation qualité : une certification ISO 9001, parfois complétée par ISO 14001 pour le management environnemental, ou une démarche équivalente montre que les étapes, les revues de conception et les essais sont tracés.
  4. Clarté de l'offre : périmètre, critères de réception, planning, documentation livrée et propriété des plans doivent être écrits.
  5. Service après la livraison : assistance technique, délai d'intervention, stock de pièces d'usure, contrat de maintenance préventive.
  6. Proximité : un fabricant proche intervient plus vite pendant le démarrage et pendant toute la durée d'utilisation, et ses équipes connaissent l'environnement industriel de la région.

Le suivi de projet compte autant que la technique, car une machine spéciale reste un investissement stratégique. Un interlocuteur unique, une communication régulière sur l'avancement et un suivi des essais partagé avec le client évitent les mauvaises surprises. L'intégration dans le process existant, l'adaptation aux postes voisins et la gestion des données de production, traçabilité et indicateurs de rendement, se discutent dès l'offre : elles conditionnent la capacité de la machine à améliorer réellement le rendement de l'atelier. Un tel projet est complexe et gagne à s'appuyer sur un partenaire de confiance, capable d'expliquer chaque choix technique et chaque opération de maintenance nécessaire. Grâce à cette transparence, l'exploitant sait optimiser la machine dès les premières semaines, et un groupe de travail réunissant production, maintenance et qualité valide les décisions clés.

Visiter l'atelier du constructeur, voir une machine en cours d'assemblage et parler à un client existant renseigne souvent mieux qu'une plaquette sur l'innovation ou l'industrie du futur.

Ce qui fait varier le budget d'une machine spéciale

Le budget d'une machine spéciale dépend d'abord de la complexité du procédé, bien plus que de la taille de la machine. Une cellule simple, avec un opérateur qui charge les produits, reste dans le bas de la fourchette ; une ligne entièrement automatique, avec robotique, vision et traçabilité, se situe nettement plus haut. Le nombre de références de pièces, la cadence, les tolérances, le niveau de documentation exigé par le secteur, les essais à réaliser et la part d'innovation technique, quand le procédé n'a jamais été automatisé, pèsent aussi lourd.

L'amortissement se raisonne sur la durée : gain de productivité, baisse des rebuts et des défauts de production, ergonomie et efficacité des postes, réduction des troubles musculosquelettiques. Les coûts de maintenance et de consommation d'énergie complètent le calcul. Un fabricant sérieux aide à construire ce raisonnement plutôt qu'à afficher un prix sans connaître le procédé ; il peut aussi proposer une solution par étapes, plus efficace pour étaler l'investissement : une cellule semi-automatique d'abord, l'automatisation complète ensuite. Pour un atelier, l'aménagement autour de la machine compte aussi, du sol au rangement ; un caillebotis pressé au sol de l'atelier sécurise par exemple les zones de circulation autour d'un poste humide ou graisseux.

Machine spéciale sur mesure : délais, propriété des plans et pièces d'usure

Combien de temps faut-il pour obtenir une machine spéciale ?

Le délai d'une machine spéciale se compte en général en mois, entre la validation du cahier des charges et le démarrage de la production, car il faut enchaîner étude, fabrication, assemblage, essais en atelier et installation. Une modification d'équipement existant va plus vite qu'une ligne complète.

À qui appartiennent les plans d'une machine spéciale ?

La propriété des plans et du programme d'une machine spéciale dépend du contrat : sans clause écrite, le fabricant conserve en principe ses droits sur sa conception. Mieux vaut préciser dès l'offre ce qui est remis au client, plans, nomenclatures, sources de l'automate, et à quelles conditions.

Comment éviter l'arrêt d'une machine unique en cas de panne ?

Une machine unique n'a pas de jumelle dans l'usine : un stock de pièces d'usure, une liste des composants critiques, une maintenance préventive planifiée et un contrat d'assistance technique avec le fabricant limitent la durée des arrêts et permettent d'assurer la continuité de la production sur mesure.
